钢材实验二 金属材料洛氏硬度试验

一、实验目的与要求

硬度值可以判定钢材的其他力学性能，通过硬度试验间接来检验钢材力学性能。

二、试验仪器

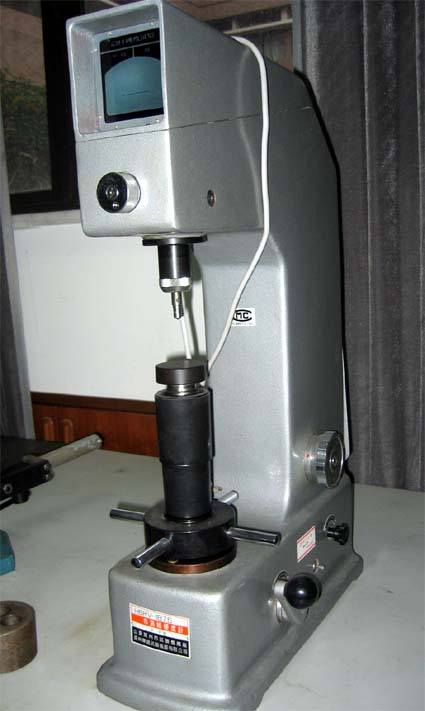

洛氏硬度试验机等。

三、实验步骤

1、将试样进行表面处理，是粗糙度达到试验要求，表面粗糙度Ra一般不大于0.80μm。当受热或冷加工时应使其对表面影响减至最小。
2、根据试件的硬度要求，选用试验压头类型和试验力。

洛氏硬度试验条件

洛氏硬度标尺	压头类型	初始试验力(N)	主试验力F1(N)	总试验力F(N)	洛氏硬度范围
HRA	金钢石圆锥	98.07	490.03	588.4	20～88HRA
HRB	1.5875钢球	98.07	882.6	980.7	20～100HRB
HRC	金钢石圆锥	98.07	1373	1471	20～70HRC

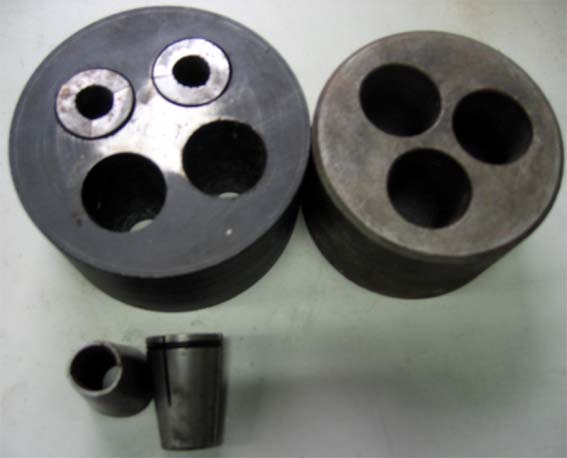

3、将试样稳固地放置在试台上，压头轴线与试样表面垂直，并保证在试验过程中不产生位移及变性。
4、无冲击和振动地施加初始与试样的试验面垂直的试验力。
5、调整示值指示至零点后，在2s～8s内平稳的施加全部主试验力，总试验力的保持时间为4s±2s。
6、到要求的保持时间后，在2s内平稳地卸除主试验力，保持初始试验力，从相应的标尺刻度上读出硬度值，至少精确至0.5HR。
7、在每个试件上的试验点数应不少于四点（第一点不记）。对大批量试件的检验，点数可适当减少；洛氏硬度值应精确至0.5个洛氏硬度单位。

四、实验数据处理

以每个试件的后3个硬度值的平均值为结果。

五、实验注意事项

1、实验前应该进行表面处理。
2、根据硬度要求，选用合理的实验压头类型和试验力。
3、平稳，稳定施加压力，读数准确度。

六、思考与讨论

对试验结果的影响因素等。
